Горизонтальные солнечные часы

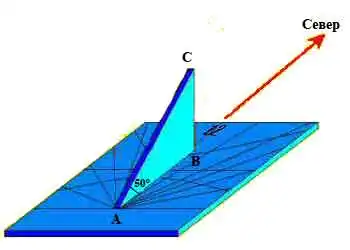

Эти часы рассчитать, конечно, сложнее, чем экваториальные, но зато время они могут показывать круглый год. В этих часах кадран лежит строго горизонтально, а гномон направлен на север и расположен к поверхности кадрана под углом, равным географической широте местности. Вся сложность построения - в разметке часовых линий, которые в данном случае будут располагаться на циферблате не равномерно. Эту разметку можно провести тремя способами.
Первый способ - самый легкий, но не очень точный - способ визуальных наблюдений. Для начала, надо изготовить плоский кадран и укрепить на нем гномон. Например, Харьков расположен на широте 50°, поэтому гномон будет располагаться под углом 50° к горизонтальной поверхности кадрана. Чертеж гномона в данном случае будет выглядеть так.
После этого закрепляем гномон на кадране таким образом, чтобы стороны треугольника ВС и ВА были направлены строго на север (как это сделать описывалось в статье про экваториальные часы). Теперь наблюдаем за движением тени от гномона и каждый час делаем отметки на циферблате. Таким образом, за сутки можно разметить весь циферблат. Чтобы разметка была более точной, надо выбрать дни, когда значение уравнения времени приближается к нулю. После разметки наш циферблат будет сверху выглядеть так.
На этой разметке не учтена поправка на долготу местности и летнее время. Как внести эту поправку описывалось в статье про экваториальные часы.
Второй способ - способ геометрических построений. Нам потребуется карандаш, транспортир и циркуль.
В начале, опустим в точку В перпендикуляр на горизонтальную прямую. Выберем на этой прямой точку А (Рис.1).
Из точки А проведем линию к перпендикулярной прямой так, чтобы угол САВ равнялся широте вашей местности (Рис.2).
Из точки В проведем перпендикуляр к отрезку АС (Рис.3) и отметим на нем точку D. Из точки В, радиусом BD, проведем окружность и, на пересечении ее с горизонтальной прямой, отметим точку О (Рис.4).
Теперь чертим окружность с центром в точке О и радиусом ОВ и эту окружность делим на равные сектора по 15°, как при разметке экваториальных часов. Каждый луч продлеваем до пересечения с вертикальной прямой ВС. Эти точки и будут определять часовую разметку наших горизонтальных часов (Рис.5).
Соединяем эти точки с точкой А (линии красного цвета). Осталось только пронумеровать - и половинка циферблата готова. Повернем полученный чертеж на 90° (Рис.6) и симметрично дорисуем правую половинку циферблата.
Часы готовы. Гномон изготавливается так же, как описано в первом способе и устанавливается на циферблат вдоль 12-часовой линии (линия АВ) так, чтобы угол, равный широте местности совпадал с точкой А.
Остается правильно сориентировать часы на местности - и все..
Третий способ - тригонометрический. В начале заготовим основу будущего циферблата - пересекающиеся под прямым углом линии и нанесем основные часовые отметки.
Все углы для разметки часовых делений можно рассчитать по формуле:
tg(a)=sin(f) * tg(t),
где а - искомый угол
f - широта местности
t - временной отрезок, выраженный в градусной мере (из расчёта 1ч = 15°).
Например, рассчитаем, где будет находиться отметка 11 часов на часах, расположенных в Харькове. Значение f = 50°, а t = 15° (1час от отметки 12).Подставим эти значения в формулу:
tg(a)=sin(50°)*tg(15°)=0,7660*0,2679=0,2052
отсюда определяем, что угол a=12°.
Таким образом, на циферблате угол между 12 и 11 часами будет для Харькова равняться 12°. Симметрично ему можно отложить сразу и угол между 12 и 13 часами. По этой же формуле рассчитываем и остальную разметку, принимая угол t равный соответственно двум, трем и т. д. часам (30°, 45° и т.д.).
Наши часы будут выглядеть так, как на этом рисунке (вид сверху). Красной линией ВС отмечено место крепления гномона, в данном случае без учета поправки на долготу местности. Если учесть эту поправку, то гномон будет направлен не ровно на 12 часов, а на точку времени 12час 35мин - истинный полдень для Харькова.
Теперь устанавливаем эти часы на местности, сориентировав гномон строго по линии север-юг, как описывалось ранее.
Циферблат горизонтальных часов не обязательно должен быть круглым. Если учесть реальную тень от гномона, то можно создать часы, которые будут показывать не только точное время, но и дату, не давая Вам забыть о таких важных событиях в жизни, как юбилеи, дни рождения, памятные даты. Например, солнечные часы у входа в яхт-клуб города Четхэма (Англия), показывают дату и час гибели адмирала Нельсона (21 октября в 17 часов). О построении таких часов можно прочитать в нашей специальной статье, посвещенной горизонтальным солнечным часам с циферблатом, ограниченным линиями солнцестояния.
